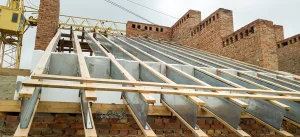

Невід’ємний структурний складник багатокомпонентних покрівельних систем — обрешітка під профнастил. Обрешітка являє собою каркас, на якій кріпляться покрівельні матеріали. Монтується така конструкція перпендикулярно кроквам і може бути як розрідженою (ґратчастою), так і суцільною.
Основні завдання
Обрешітка під профнастил виконує низку найважливіших функцій:
- забезпечує правильну геометрію покрівлі;
- рівномірно розподіляє на кроквяну систему навантаження від металопрофілю або інших покрівельних матеріалів, запобігаючи прогину даху;
- створює вентиляційний простір між профнастилом і гідроізоляцією;
- підсилює жорсткість всієї конструкції;
- знижує шум від дощу і вітру;
- збільшує термін служби покрівлі.
Види обрешітки даху з металопрофілю
Існує кілька типів конструкції для кріплення профнастилу на крокви.
- Дерев’яна обрешітка.
Цей традиційний варіант забезпечує міцну підтримку та стійкість, але вимагає регулярного обслуговування й захисту від гниття. Часто виготовляється з дерева хвойних порід. При монтажі рулонної покрівлі, м’якої черепиці, плоского шиферу оптимальною є суцільна обрешітка, для створення якої використовують товсті вологостійкі орієнтовано-стружкові плити. Для профнастилу застосовується розріджений варіант. В основному, використовують дошки з перерізом 23х50 або 50х50 мм, а для зміцненої конструкції — дошки завтовшки 20-30 мм і 100-150 мм завширшки. Щоб захистити дерево від гниття, його обробляють антисептиком. Дошки як обрешітку частіше застосовують при облаштуванні даху в житлових будинках.
- Металева обрешітка.
Її виготовляють із гальванізованої сталі або алюмінію. Має високу міцність і довговічність, та не вимагає такого ж рівня обслуговування, як дерев’яна, що робить її гарним вибором для дахів із профнастилом. Металева обрешітка частіше використовується для облаштування покрівлі об’єктів промислового призначення.
Особливості проектування і монтажу
Монтажу обрешітки для профнастилу передує проєктування. І тут важливо враховувати безліч чинників, включно з кліматичними умовами регіону, визначенням навантажень, типом і структурою профнастилу. Велике значення мають геометричні характеристики даху, нахил — щоб зробити крутий скат, з якого вода та сніг видаляються легше, знадобиться більше будматеріалу, зокрема, дерев’яних елементів.
Усі розрахунки проводяться з урахуванням нормативних вимог і рекомендацій. Вплив погодних умов — навантаження на дах, яке створюється снігом і вітром — чинники, що визначають крок установки обрешітки та впливають на необхідну міцність конструкції. У зонах з високими сніговими навантаженнями або сильними вітрами потрібен частіший крок, а також міцніший матеріал.
Розрахунок кроку обрешітки під тип профнастилу
Крок дерев’яної обрешітки визначається відстанню між поперечними елементами (брусками / дошками). Він вибирається так, щоб забезпечити рівномірне підтримання профнастилу та мінімізувати прогини покрівлі. Рекомендується крок у діапазоні 600-900 мм, залежно від конкретних умов. Щоб зробити розрахунки крокової відстані, використовують таку формулу:
Крок обрешітки = (Довжина профнастилу – нахлест) / Кількість гофр у профнастилі + 1
Висота гофри профнастилу також важлива для розрахунків. Що більша висота гофри, то жорсткішою має бути обрешітка, тобто для надійного підтримання покрівлі вона має бути більш масивною. Загалом, належний крок і висота дошки для конкретного типу профнастилу підбирається залежно від конкретних вимог виробника цього покрівельного матеріалу.
Оптимальний вибір для створення довговічної міцної покрівлі — профнастил ROOFFIX®. Визначившись із типом матеріалу для даху, перед тим, як почати монтаж обрешітки до нього, визначте необхідний крок та інші параметри за таблицею.
| Тип профнастилу ROOFFIX® | Кут нахилу покрівлі, ° | Товщина профлисту (полімерного й оцинкованого), мм | Крок обрешітки, мм |
| RF-20 | Понад 15 | 0,40; 0,45; 0,50 | до 500 |
| Менше 15 | 0,40; 0,45; 0,50; 0,55; 0,65; 0,70 | суцільна обрешітка | |
| RF-20/1 | Понад 15 | 0,35 – 0,70 | до 500 |
| Менше 15 | 0,35 – 0,70 | до 300 | |
| RF-45 | Понад 15 | 0,40 – 0,70 | до 1000 |
| Менше 15 | 0,40 – 0,70 | до 500 | |
| RF-45 посилений | Понад 15 | 0,40 – 0,70 | до 1000 |
| Менше 15 | 0,40 – 0,70 | до 500 | |
| RF-60 | Не менше 8 | 0,45 – 0,70 | до 3000 |
Як укладати обрешітку для покрівлі: поради та правила
Під час монтажу дерев’яної обрешітки під покрівельний профнастил необхідно враховувати такі рекомендації.
- Щоб отримати бажаний результат і не допустити серйозних помилок, починати необхідно з розроблення креслень.
- Під час розрахунку необхідної кількості матеріалів необхідно враховувати як площу даху, так і габарити дерев’яних елементів. У випадку з нестандартними конструкціями складних форм, систему розбивають на прості елементи, обчислюючи площу кожного окремо. До підрахованої кількості пиломатеріалів додають ще 10%, щоб врахувати відходи.
- Основою для кріплення обрешітки слугують рейки контробрешітки, які прокладаються вздовж крокв і фіксують гідроізоляційний матеріал.
- Для дерев’яних конструкцій покрівлі оптимальними кріпильними елементами є цвяхи та саморізи, для металевих рекомендується використовувати саморізи або ж зварювання.
- Розташування елементів розрідженої конструкції безпосередньо залежить від нахилу покрівлі — крутіший кут вимагатиме більш щільного розміщення елементів.
- Проводити монтаж обрешітки треба тільки коли на вулиці сухо та безвітряно, такі погодні умови забезпечать безпеку й точність робіт.
- Починаючи установку обрешітки, першу (основну) дошку, яка має бути більшої товщини, закріплюють внизу крокв. І далі рухаються дахом знизу вгору.
- Рейки обрешітки даху кріплять строго горизонтально. Розташувати їх, уникаючи нахилу, допомагає, натягнутий на необхідній висоті, трасувальний шнур.
- Решетування має височіти над кроквами на відстані 0,6-1,8 м.
- Для ґратчастої конструкції краще використовувати дошку ширше — з перерізом не менше 40 мм. Що важчий покрівельний матеріал, то товщою має бути дошка, а крок монтажу має бути частішим.
- Важливо попередньо просушити всі дерев’яні елементи, щоб уникнути прогинів і деформацій після встановлення.
- Кріплення кожної рейки до крокв має бути максимально надійним, щоб при значних навантаженнях на дах бруски не виверталися, пошкоджуючи конструкцію.
- При використанні бруса для контробрешітки, бажано використовувати суцільну конструкцію. Це сприяє циркуляції повітря, просушуванню і захисту від грибка, цвілі та гниття.
- Для дерев’яної конструкції, незалежно від вибраного сорту бруса, його треба обробити антисептиком. Якщо цим етапом знехтувати, під покрівлею заведеться грибок.
- У випадку з металевою конструкцією обрешітки, усі елементи кроквяної системи та металопрофіль мають бути порівнянними за вагою та площею перерізу.
Покрівля з профнастилу створює бар’єр між теплим і холодним повітрям — коливання температури призводять до утворення конденсату на нижній поверхні. Волога становить потенційну загрозу для дощок обрешітки та для утеплювача. Щоб запобігти цьому, під профнастилом встановлюють парогідроізоляційні мембрани. Крім того, щоб уникнути контакту обрешітки та крокв з вологою гідроізоляцією та поліпшити циркуляцію повітря, над кроквяними ногами встановлюється контробрешетка. Її конструкція — бруски перерізом від 30х50 до 50х50 мм, розміщені вздовж кожної крокви.
Хороша обрешітка — ключовий елемент надійної покрівлі з профнастилом. Дерев’яна — більш доступний, з погляду бюджету, варіант. Однак вона вимагає більшого догляду, тоді як металева — довговічніша, але може коштувати дорожче. Щоб забезпечити точне проєктування та встановлення обрешітки, що відповідає вимогам вашого проєкту, враховуйте, окрім фінансового складника, кліматичні умови та вимоги до міцності та довговічності покрівлі. І співпрацюйте з професіоналами.
